Non esistono normative per regolamentare l'utilizzo della Tesa di Ertel, perciò parlerò un po' di quelle che servono nel campo della Topografia:
-la norme ISO 17123 servono ai topografi per verificare il corretto funzionamento degli strumenti del loro campo (Livelli, Teodoliti, etc.), attraverso procedure atte a effettuare un'analisi della qualità degli strumenti stessi. Tutte le case produttrici di strumenti topografici, devono attenersi a queste norme per verificare che i loro strumenti siano adeguati al compito che devono svolgere.
Questa normativa si divide poi in sottoparagrafi, per un totale di otto, sette dei quali descrivono la procedura da eseguire per un singolo strumento, ad esempio:
- la ISO 17123-2:2001 serve per i Livelli;
-la ISO 17123-3:2001 viene usata per i Teodoliti.
Esiste poi una norma tedesca, la DIN 18723, il cui scopo è lo stesso della sopracitata ISO, ovvero la verifica della precisione degli strumenti topografici.
Per maggiori dettagli , lascio di seguito una bibliografia sull'argomento:
Bertacchini E., Boni E., Capitani A., Capra A., Castagnetti C., Corsini A., Dubbini M., Parmeggiani E. (2009), Stazione totale per il monitoraggio Leica TM30: test di verifica secondo norme DIN18723 e test di funzionamento per il monitoraggio frane. Atti della 13a Conferenza Nazionale ASITA, Bari, pp. 1-2.
De Fazio P., Abate G. (2007), Il campo prova del Centro Ricerche Trisaia dell’Enea per lacertificazione di strumentazione topografica. Atti dell’11a Conferenza Nazionale ASITA, Torino, pp. 1-6.
Leone L., Carlino S., Laudani Fichera D. (2002), Progetto di campi di controllo permanenti per strumentazioni topografiche nell’area portuale di Catania. Atti della 6a Conferenza Nazionale ASITA, Perugia, pp. 1-6.
Leone L., Laudani Fichera D. (2005), I test di verifica previsti dalle norme ISO 17123 per le strumentazioni elettroniche di rilievo topografico. Atti del Convegno Nazionale SIFET, Palermo, pp.1-10.
Leone L., Laudani Fichera D. (2007), Analisi e valutazione delle “Field Procedures” per il controllo dei GNSS systems in RTK nell’ambito delle nuove norme ISO 17123-8. Atti dell’11a Conferenza Nazionale ASITA, Torino, pp. 1-6.
Leone L., Laudani Fichera D., Leone M., Pulvirenti G. (2008), Il controllo dei GNSS Systems in Real Time Kinematic con le nuove norme ISO 17123-8:2007. Atti della 12a Conferenza Nazionale ASITA, L’Aquila, pp. 1323-1329.

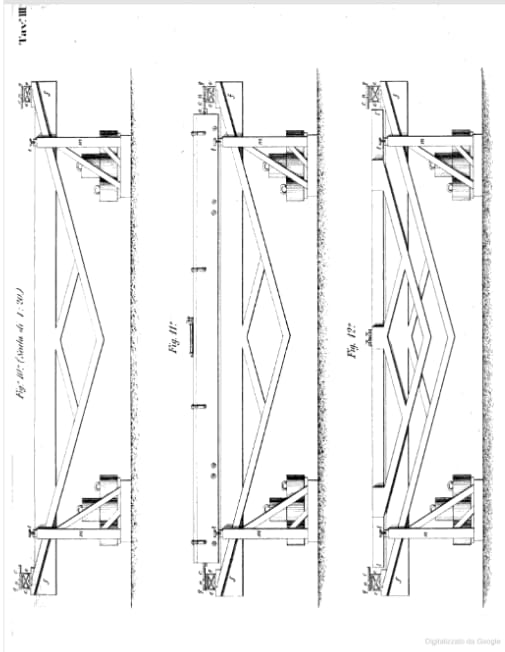

La Tesa di Ertel, attraverso il Comparatore omonimo, aveva lo scopo principale di essere appunto comparata con le spranghe dell'Apparato di Bessel. Infatti questa veniva usata per determinare la lunghezza del Comparatore che, a sua volta, veniva usato per misurare la lunghezza dell'Apparato.
L'utilizzo dello strumento quindi di per sé è piuttosto semplice, la parte difficile risiedeva principalmente nella sua costruzione, in quanto era richiesta una precisione di ottimo livello.
Una foto del Comparatore di Ertel, Istituto Geografico Militare, Museo Strumenti, identificativo 381.
https://www.igmi.org/museo/strumento.php?sender=categoria&id=381
Titolo: Passant sous la toise: Mon garçon, on ne se grandit pas comme cela! Fais moi le plaisir de descendre, on n'escemote pas du terrain de c'te façon là!
Tratto dalla serie: Actualités
Pubblicato sul periodico: Le Charivari
Data: 4 Giugno 1864
Los Angeles County Museum of Art, n° M.76.132.116
Nella vignetta è rappresentata un' antica tesa francese usata per misurare l'altezza dei soldati.
L'immagine l'ho trovata nel paragrafo riguardante Ertel in Biografie dei produttori di tecnologia di misurazione geodetica . In ordine alfabetico, contenuti senza pretesa di completezza, di Rainer Heer
A come Apparato di Bessel, la tesa serviva a misurare le spranghe dell'apparato.
B come Basi geodetiche, attraverso l'apparato avveniva il calcolo diretto delle basi geodetiche.
C come Comparatore di Ertel, fu usato per comparare la teda di Ertel e le spranghe dell'Apparato di Bessel.
D come Dilatazione, il coefficiente di dilatazione della Tesa tra i 3° e i 18°: 0,0000109.
E come Ertel, l'inventore dello strumento.
F come Fraunhofer, Joseph von Fraunhofer era un ottico e fisico tedesco che ha lavorato nell'azienda di Ertel prima questo ne diventasse proprietario.
G come Geodesia, la scienza di appartenenza dell'Apparato di Bessel.
H come Heer, Rainer Heer ha scritto "Biografie dei produttori di tecnologia di misura geodetica. In ordine alfabetico, contenuti senza pretesa di completezza"(Istituto Geodetico di Hannover), in cui vengono citati Ertel e il suo lavoro.
I come Istituto Geografico Militare, odierno proprietario di una copia dello strumento.
L come Lunghezza, la Tesa misura 1.949057 metri a 18°.
M come Monaco, città in cui aveva sede la T. Ertel & Sohn.
N come Nicodemo Jadanza, inventore del Plesiotelescopio che consentiva di allineare il punto a terra con la spranga dell'Apparato di Bessel.
O come Officio Topografico di Napoli, che nel 1858 acquistò insieme la Tesa e il Comparatore di Ertel.
P come Parallelepipedo, la forma della Tesa.
Q come Quadrello d'acciaio, descrizione della Tesa.
R come Reichenbach, socio di Ertel e precedente proprietario della sua azienda.
S come Schiavoni, studioso del lavoro di Ertel e Bessel.
T come Tesa di Ertel, lo strumento in esame.
U come Udine, città di cui fu calcolata la base geodetica utilizzando l'Apparato di Bessel.
V come Viti, utilizzate per fissare la barra di zinco ad un estremo delle spranghe dell'Apparato.
Z come Zinco, materiale di cui è composta una delle barre nelle spranghe dell'Apparato di Bessel.
Il nostro caro Ertel e la sua tesa, purtroppo, non hanno ancora ricevuto l'onore di essere rappresentati in un francobollo. Perciò ve ne mostrerò uno in cui è raffigurato Friedrich Wilhelm Bessel , inventore dell'omonimo apparato, strettamente legato alla tesa di Ertel
Purtroppo non sono riuscito a trovare un brevetto sull'originale Tesa di Ertel, quindi ne inserirò qualcuno su quelli che furono i suoi successori nella scienza della misura di precisione:
1) Questo è il brevetto di uno strumento per la misura di precisione , che potrebbe essere utilizzato per la taratura dell'apparato di Bessel: CH241026A ,Prima pubblicazione:1946-02-15
Qui di seguito alcuni numeri sulla Tesa di Ertel:
- 431, l'identificativo nel Museo Strumenti dell'Istituto Geografico Militare;
- 13.5, i mm che misura di lato;
- 0.0000109, il coefficiente di dilatazione della Tesa;
- 1.949057, la lunghezza della Tesa a 18°;
- 1922, la data in cui l'Istituto Geografico Militare ha scritto il Catalogo generale descrittivo degli strumenti geodetici e topografici dell' Istituto Geografico Militare
- 5, la pagina del sopracitato catalogo in cui è citata la Tesa;
- 1858, anno in cui fu comprata dall'Officio Topografico di Napoli.
In questo post un albero tassonomico per inserire la Tesa nella sua categoria d'appartenenza
In un' indagine sulla presenza della Tesa nella pubblicità non ho trovato riferimenti diretti allo strumento, probabilmente per via delle sue applicazioni molto limitate, ma comunque nella ricerca mi sono imbattuto in un volantino del 1913 che ne publicizzava la casa costruttrice "Ertel & Sohn" , di cui lo stesso Ertel era proprietario.
